VERANDA pomiar – jak zmierzyć Osłonę NA dach TARSOWY
Poniżej znajdziesz najistotniejsze informacje, które należy uwzględnić podczas pomiaru systemu Veranda.

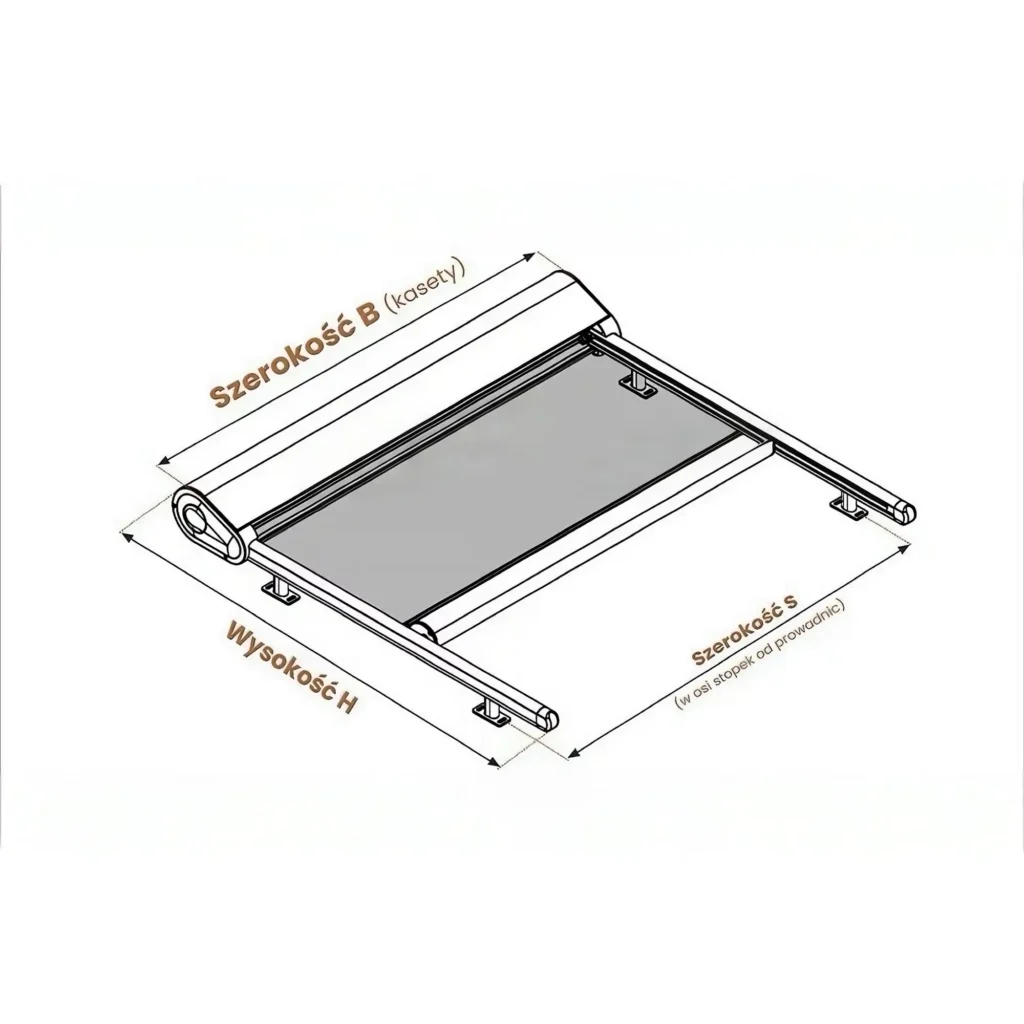

Jak zmierzyć pojedynczą osłonę Veranda
Wymiary maksymalne i minimalne systemu Veranda:
szerokość S: 72,5-450 cm
wysokość H (wysięg): 150-500 cm
Do ustalenia wymiarów osłony tarasowej Veranda potrzebne są:
Pomiar szerokości należy wykonać w osi prowadnic, tj. od środka podstawy każdej stopki.
Dokładne wymiary elementów montażowych znajdują się na poniższych zdjęciach.
Jest to wymiar, który należy wpisać w polu „szerokość” w konfiguratorze na stronie zamówienia produktu.
📏 Jak podać szerokość systemu Veranda?
Jeśli nie wiesz dokładnie, jak zmierzyć szerokość, możesz podać zewnętrzną szerokość kasety (czyli tzw. szerokość B).
Na jej podstawie obliczymy właściwy wymiar potrzebny do produkcji.
🔧 Ile trzeba odjąć?
W zależności od typu systemu, trzeba odjąć kilka centymetrów, żeby uzyskać szerokość w osi prowadnic (czyli szerokość S) – to ten wymiar, który wpisuje się w konfiguratorze.
- Jeśli zamawiasz jedną kasetę (pojedyncza Veranda) – odejmij 7,5 cm
- Jeśli zamawiasz Verandę modułową (łączone kasety) – odejmij 6,9 cm
🧮 Przykład:
Chcesz, żeby cała kaseta miała szerokość 230 cm W przypadku pojedynczej Verandy:
230 cm − 7,5 cm = 222,5 cm
222,5 cm – to jest wymiar, który należy wpisać w konfiguratorze.
📏 Co oznacza wysokość Verandy?
To całkowita, zewnętrzna, skrajna wysokość całego systemu Veranda – czyli: długość prowadnic wraz z zaślepkami plus wysokość kasety u góry. Można powiedzieć, że to pełna „wysokość zestawu” od góry do dołu.
👉 W niektórych przypadkach, zwłaszcza gdy Veranda montowana jest pod kątem, ten wymiar może być też nazywany wysięgiem (czyli długością „wysunięcia” rolety).
Pomiar osłony Veranda w układzie modułowym
🔧 Jak mierzyć w przypadku systemu łączonego (modułowego)?
W systemach łączonych (czyli z więcej niż jedną osłoną), wewnętrzne prowadnice są zamocowane na specjalnych uchwytach łączących.
👉 Każdą z osłon należy mierzyć w osi stópek prowadnic – czyli dokładnie od środka podstawy stóp montażowych.
📐 Dokładne ilustracje z przykładami pomiaru znajdziesz na rysunkach poniżej.

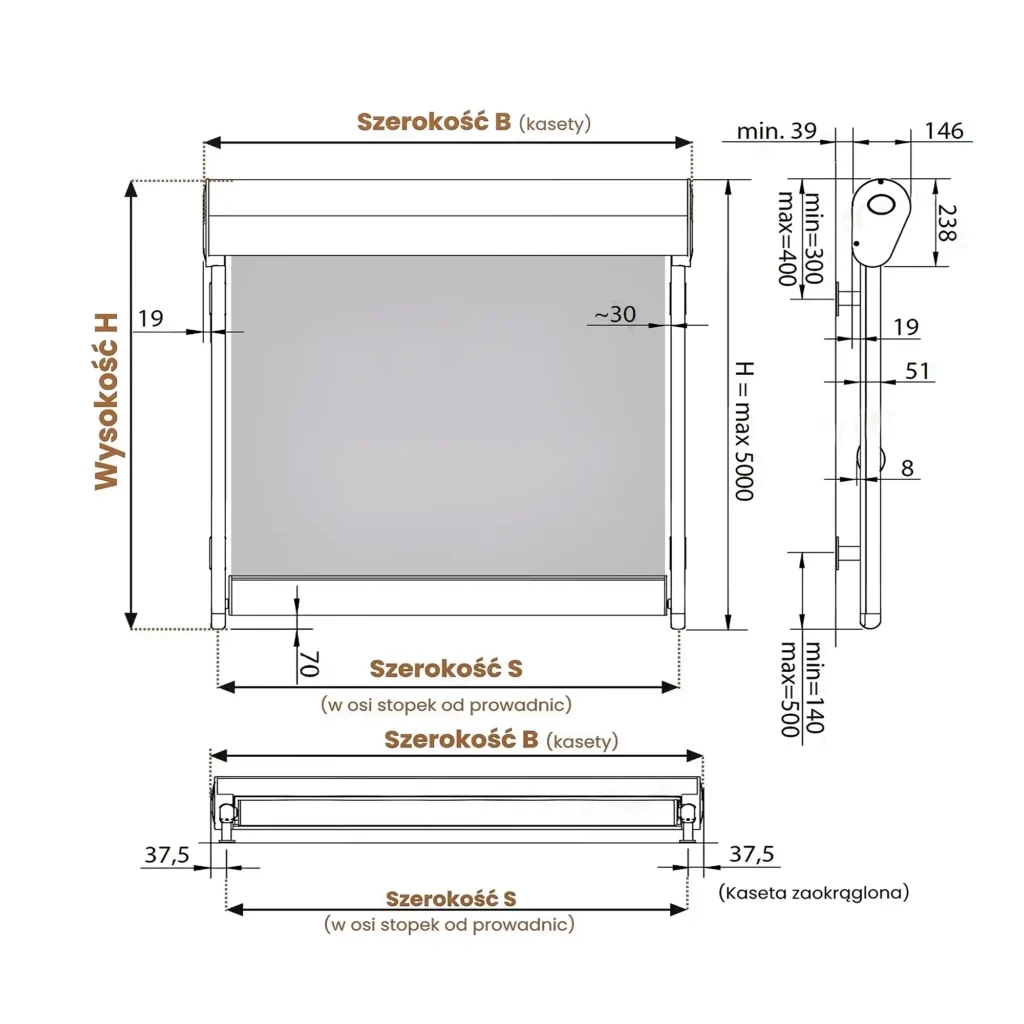

Szczegóły pomiaru pojedynczej osłony Veranda:

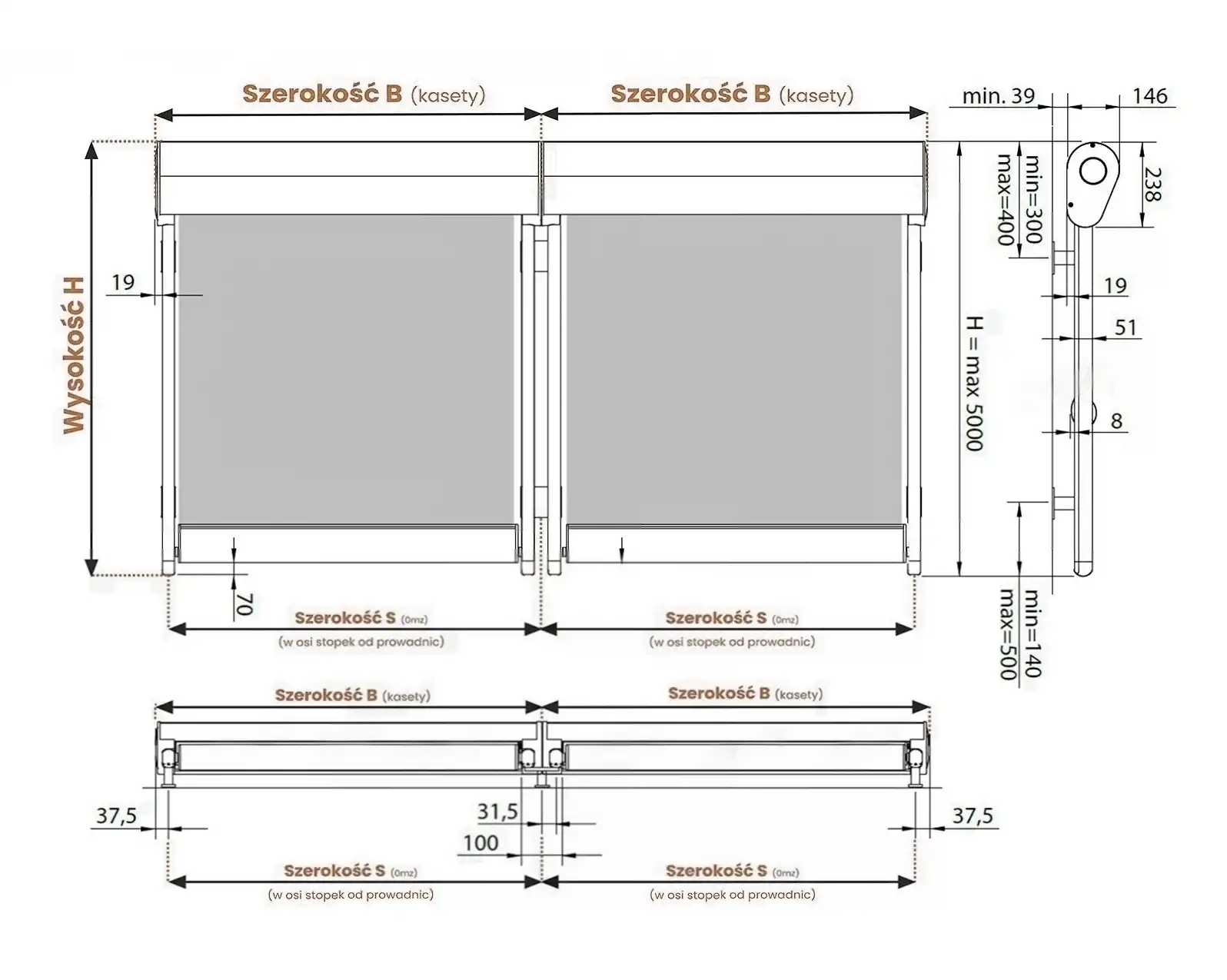

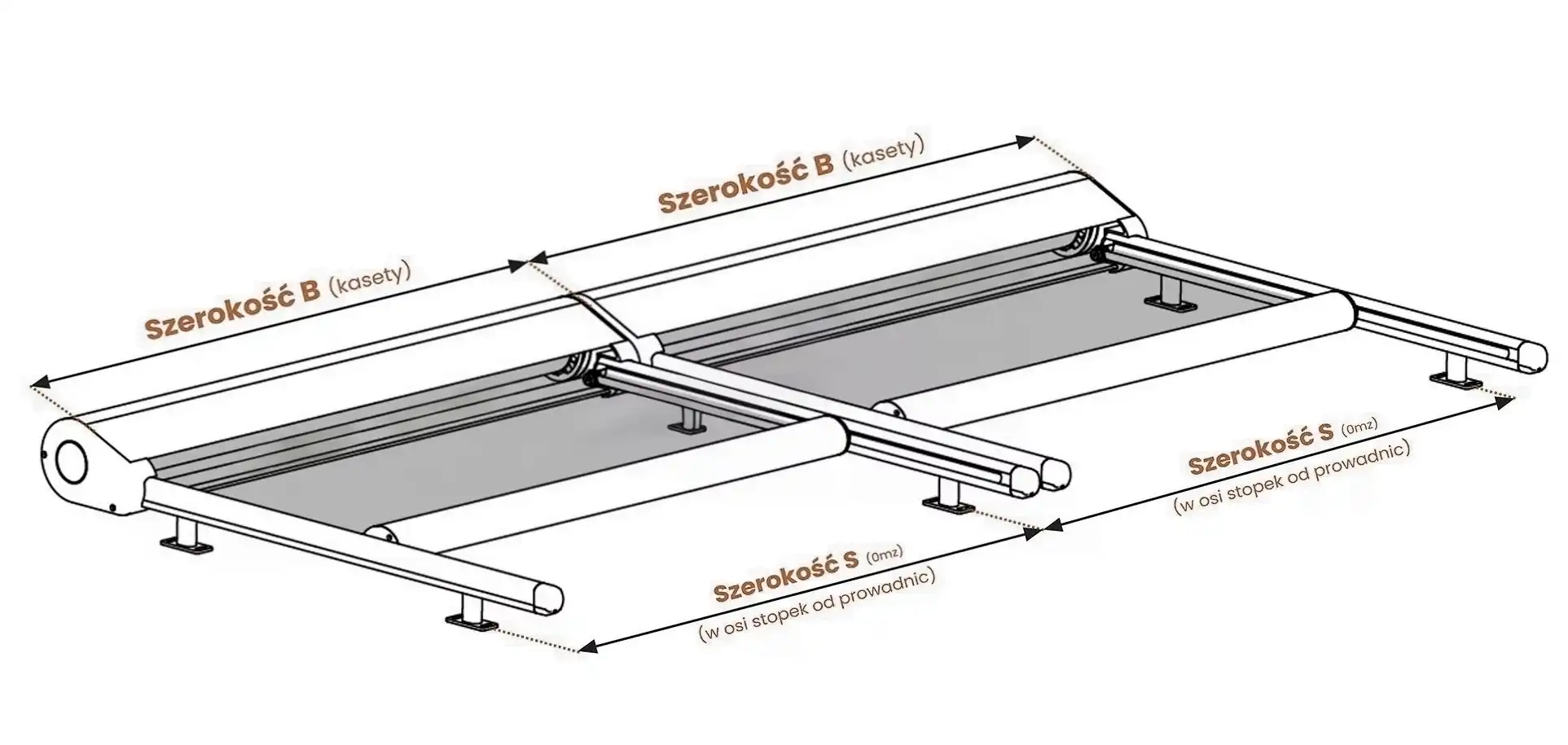

Szczegóły pomiaru dwóch sztuk osłony Veranda – łączenie modułowe:
Jak prawidłowo zmierzyć przy łączeniu modułowym:
W przypadku systemów łączonych, prowadnice są zamocowane na wspólnych uchwytach.
Aby prawidłowo zmierzyć każdą z osłon, należy to zrobić w miejscu, gdzie znajdują się stópki prowadnic – czyli w ich osi.

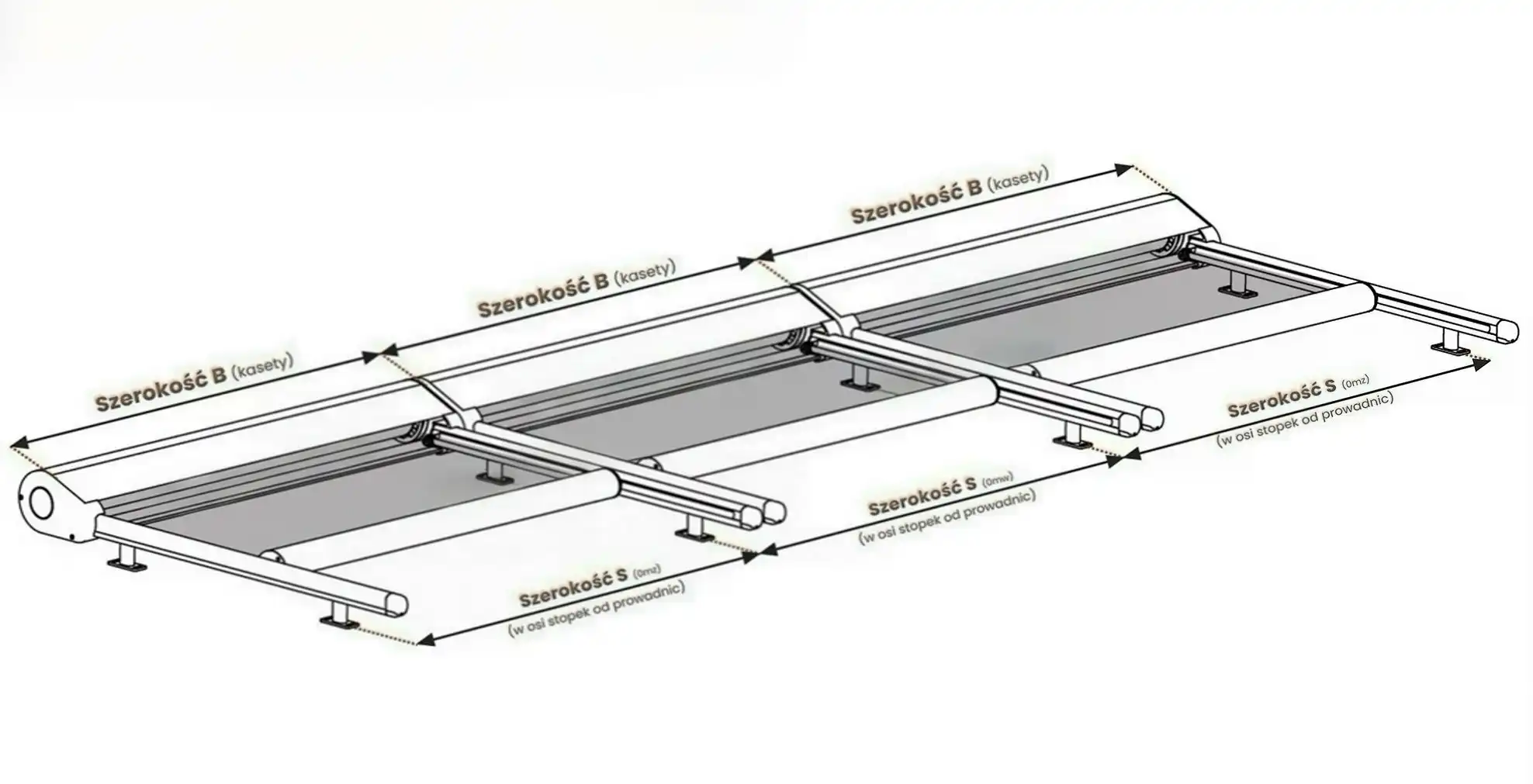

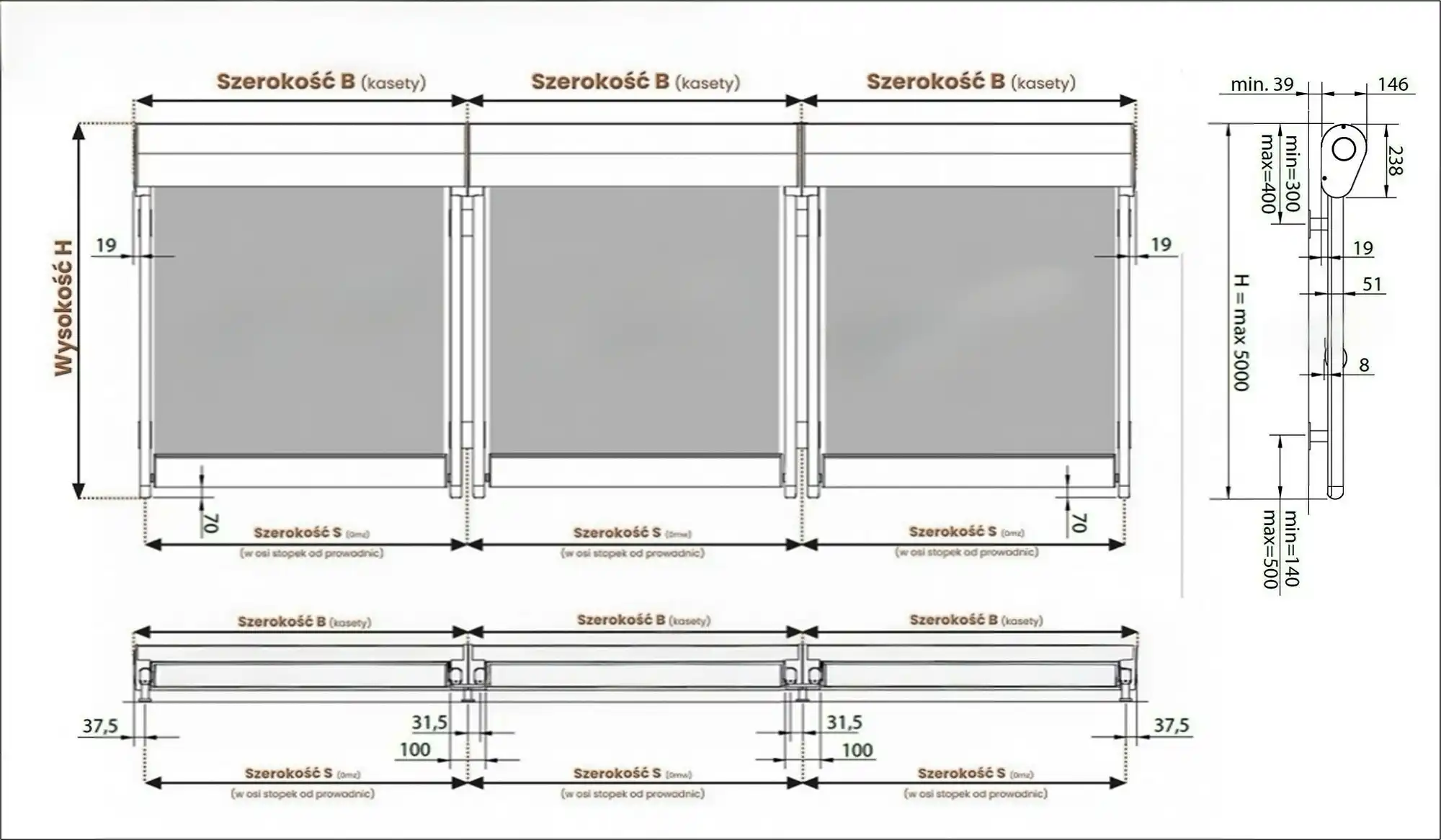

Szczegóły pomiaru trzech sztuk osłony Veranda – łączenie modułowe:
Dane Techniczne osłony Veranda

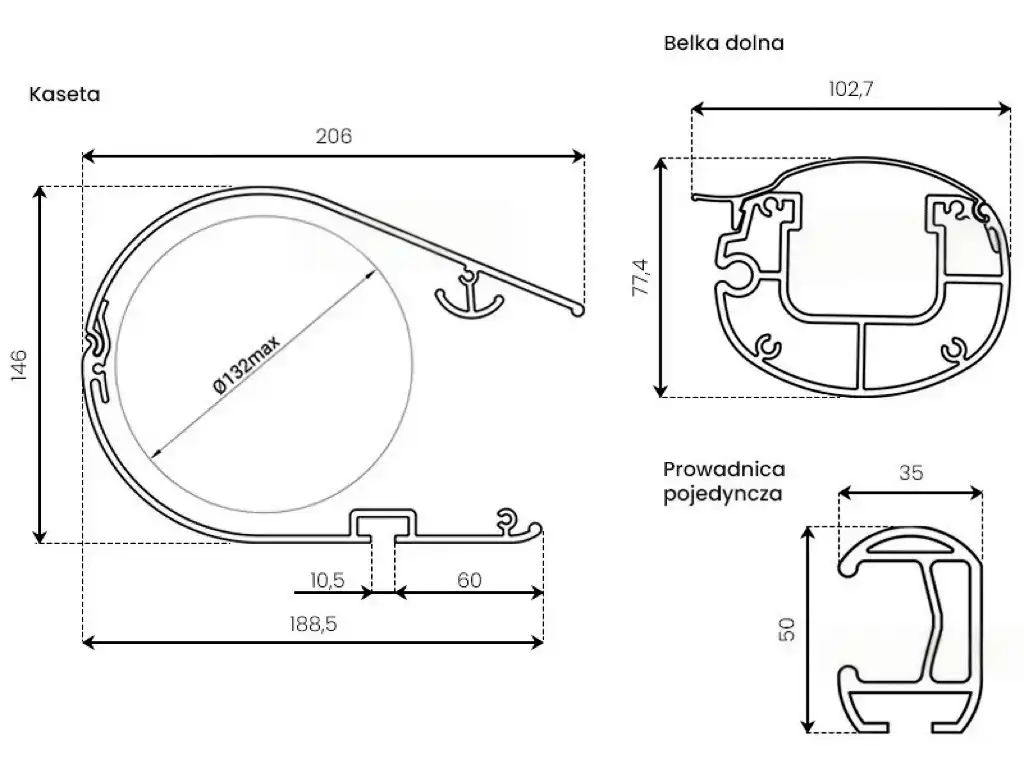

Przekroje podzespołów osłony Veranda
Wymiary elementów systemu:

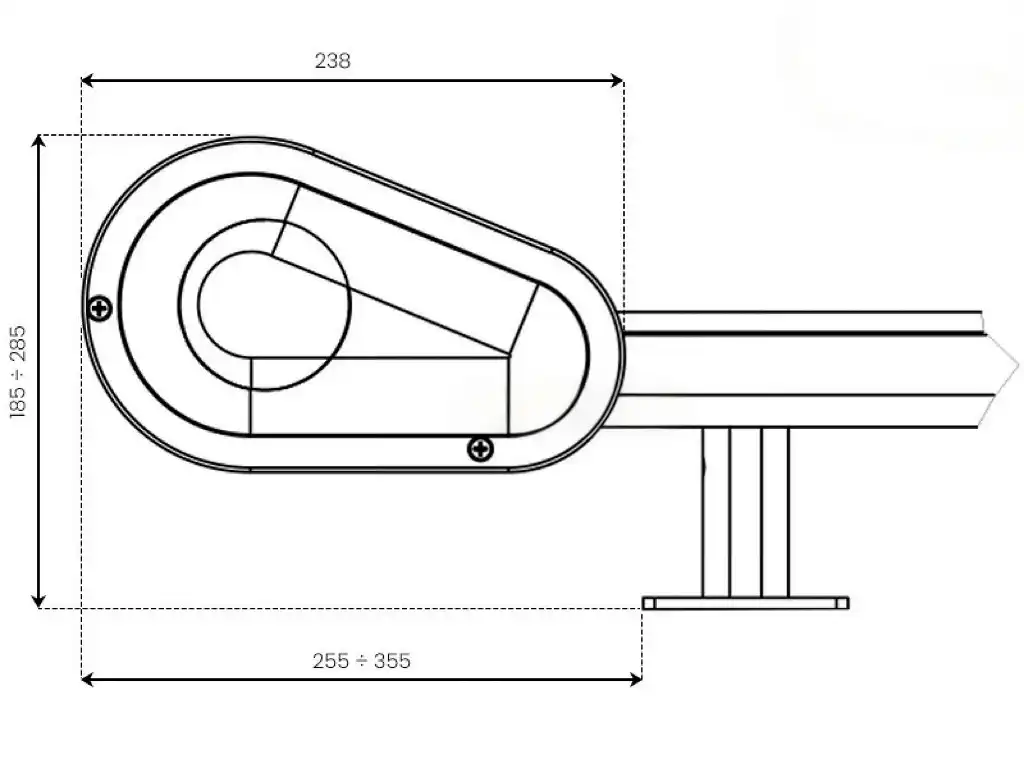

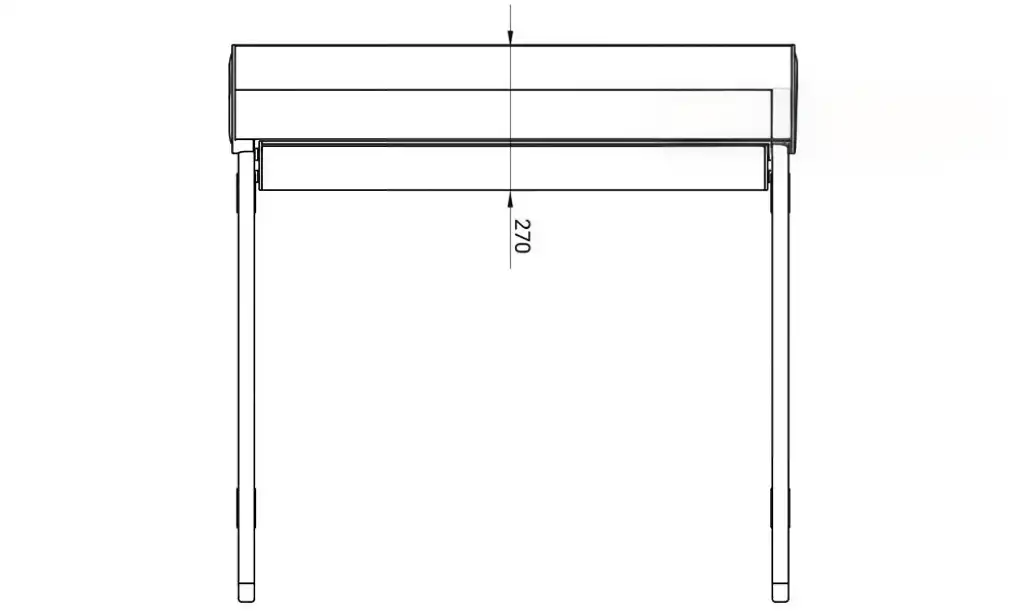

Wymiar kasety ze zwiniętą tkaniną osłony Veranda
Osłony poziome typu Veranda działają w oparciu o system linek, który napina tkaninę. Aby całość działała prawidłowo, sprężyna musi być zamontowana dokładnie na środku przedniej belki.
Zaciski linek powinny znajdować się blisko haków, w narożnikach belki przedniej. Umieszczenie ich w innym miejscu może prowadzić do uszkodzenia linek podczas otwierania lub zamykania rolety, a w konsekwencji – do awarii całego systemu.
Dlatego tak ważne jest, by zamocować je dokładnie tam, gdzie przewidziano.

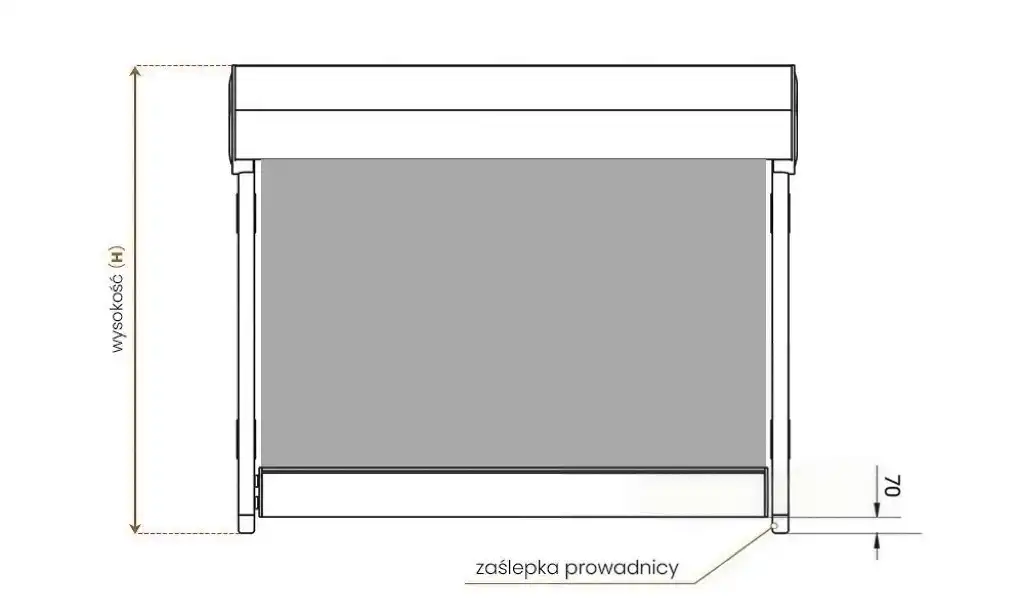

Jak określić wysokość (wysięg) osłony Veranda?
Jak dobrać wysokość lub wysięg systemu Veranda?
Wysokość (lub wysięg) Verandy można dopasować dokładnie do istniejącej konstrukcji albo nieco ją wysunąć – na przykład o 5–15 cm poza dach.
Warto pamiętać, że na końcach prowadnic znajdują się zaślepki, a dolna belka nie dochodzi do samego końca tych zaślepek.
Dlatego jeśli masz wątpliwości co do wysokości, lepiej zamówić system z niewielkim zapasem. Prowadnice można łatwo dociąć podczas montażu – to prosta czynność.
Uchwyty montażowe osłony Veranda?

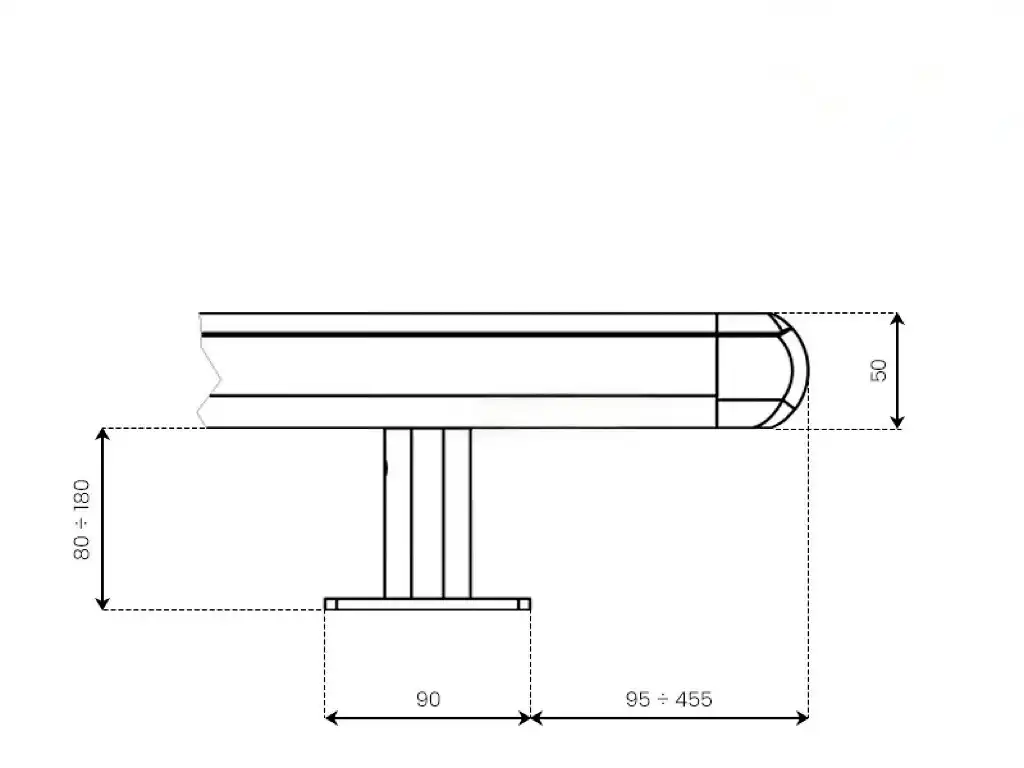

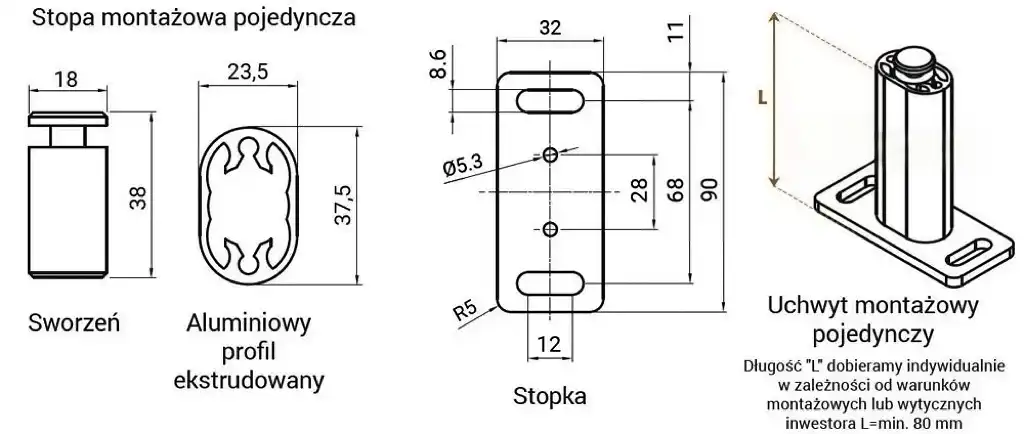

Uchwyt prowadnicy pojedynczy – wymiary
Pojedynczy uchwyt prowadnicy ma regulowaną długość w zakresie od 8 do 18 cm.
Standardowa długość uchwytu (oznaczona jako L) to 80 mm.
Zakres możliwych długości:
Lmax = 180 mm
Lmin = 80 mm

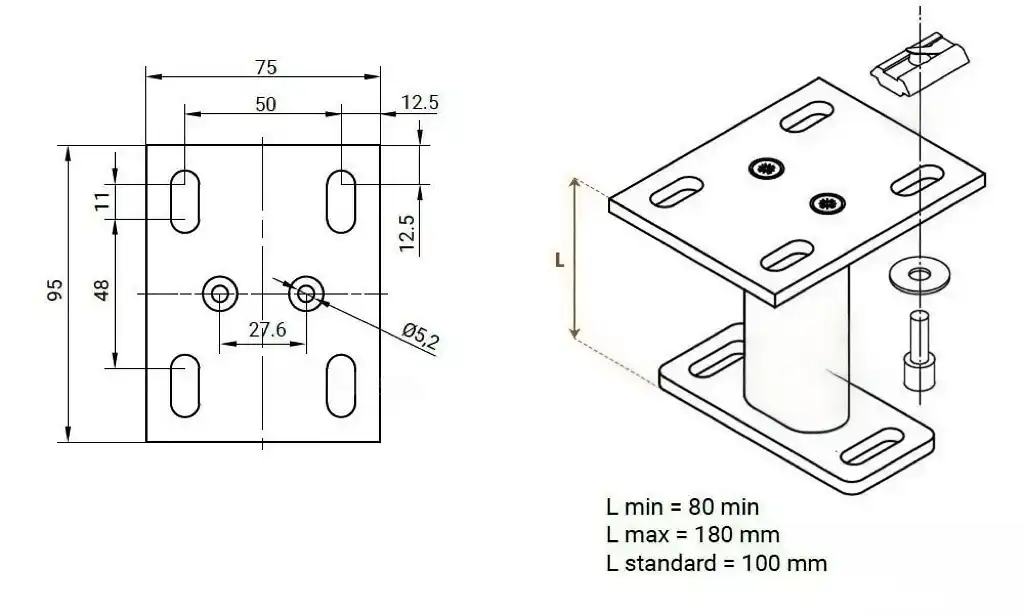

Modułowy uchwyt prowadnicy – regulacja i montaż
Modułowy uchwyt prowadnicy ma regulowaną długość w zakresie od 8 do 18 cm.
- L – długość uchwytu
- Lmin = 80 mm
- Lmax = 180 mm
- Lstandard = 100 mm
W systemie modułowym na jednym uchwycie montuje się dwie prowadnice, co pozwala na wspólne zamocowanie dwóch osłon w jednej linii.

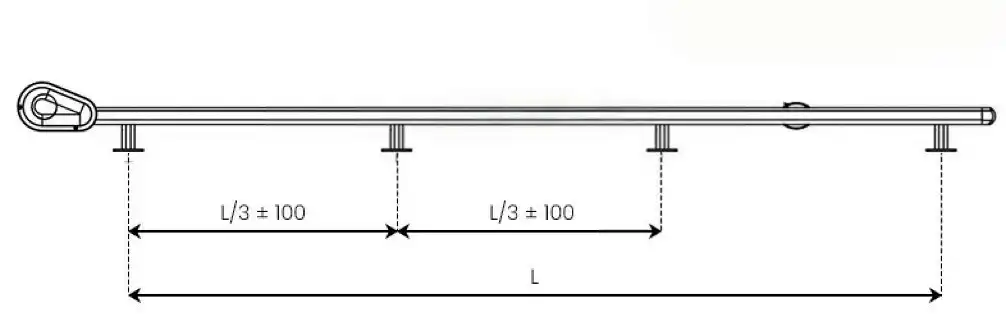

Jak rozmieścić uchwyty prowadnic osłony Veranda
L – to odległość, mierzona w osi prowadnic, między pierwszą a ostatnią parą uchwytów.

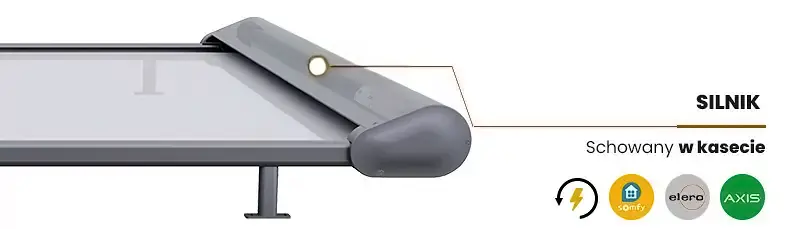

Sterowanie osłoną Veranda
Osłona pozioma Veranda działa wyłącznie w wersji elektrycznej.
Przewód zasilający ma długość około 2 metrów i wychodzi mniej więcej ze środka systemu. Można go podłączyć zarówno z prawej, jak i z lewej strony – w zależności od potrzeb montażowych.
